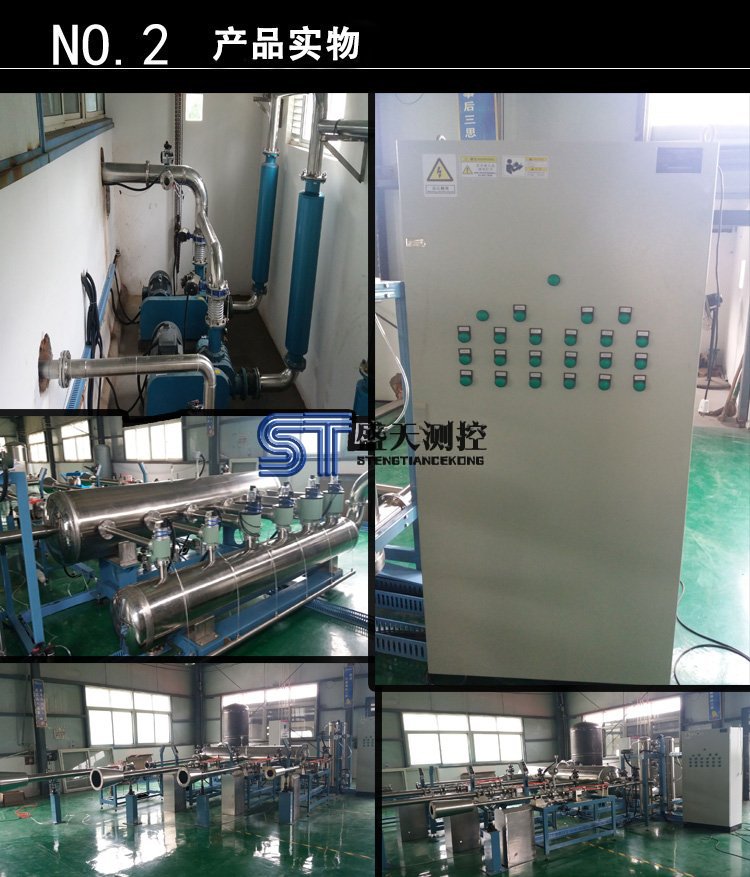

文丘里音速喷嘴气体标定装置,它选用符合国家标准ISO9300《临界流文丘里喷嘴测量气体流量》文丘喷嘴作为标准流量计,采用
标准表法进行流量检定或测试。在满足对不同类型流量计进行检定的前提下,该装置突出了不正确度低、范围度宽、自动化程度高、被
检仪表种类多、结构结构合理,环保节能等特点。
音速喷嘴检定装置可对1.涡轮流量计、2.涡街流量计、3.气体腰轮流量计、4.旋进旋涡流量计、5.热式气体质量流量计,进行出厂检验和
周期检定。
音速喷嘴检定装置产品特点:
1、 装结构紧凑,重复性和可靠性好。流体为大气无污染,安全可靠,流量温度稳定,不会影响标定精度。
2、 喷嘴结构简单、坚固耐用、易于复制和检验、其流出系数的不确定度≦0.2%
3、 我们创新采用高真空角阀 该阀具有动作响应速度快,如ISO160开关响应速度1s,小阀更快。
4、 气源我们多组罗茨风机,组合灵活,变频控制节省运行成本。
5、 装置在工作时,根据流量大小可以自由组合多个喷嘴,因此测量范围宽。0.016m³/h,上限在装置流量为3000m³/h。 根据客户要求可以设计
更大流量。
6、 温度变送器和绝压变送器,据采用多次平均法,进一步保证所采集数据的准确性。
7、 独创的平衡阀设计有效的防止风机翻转,降低噪声二次噪音。
8、大小喷嘴采用不同的前后滞止容器 可以实现不同被压比。节电能30%。(特殊标定时)
9、 自动夹表器采用精密直线导轨和定位光杆,大大提升夹表的效率和密封效果。
10、 软件界面友好 设计合理自动化程度高。
音速喷嘴检定装置技术参数:
外形尺寸 | 流量范围在0.5~5000m³/h 空间尺寸为5m×12m, 每增加1000m³空间增加2平方米;流量范围在 0.05~8m³/h 外形尺寸为2.5×0.8×0.78(单位:m) |
主体材质 | 与流体接触的地方采用304不锈钢 |
流体介质 | 空气 |
流量获取方法 | 真空负压法 |
使用环境 | 大气压86~104KPa 相对湿度 40%~90%RH |
功率 | 流量范围在0.05~8m³/h 功率:5KW ;流量范围在0.5~1024m³/h 功率:30KW。流量每增加1024m³, 功率增加30KW。 |
能源配置 | 压缩空气0.8MPa ,空气需要干燥处理。三相五线制 380V |
硬件精度 | a、绝压传感器精度:0.07% b、温度传感器精度:0.2%
c、湿度传感器精度:±2%RH
|
