中大型临界流音速喷嘴检定装置

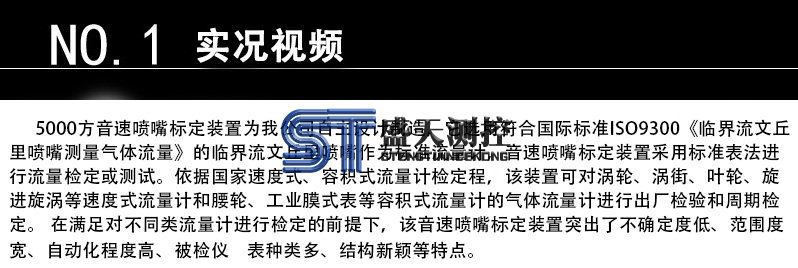

中大型临界流音速喷嘴检定装置视频

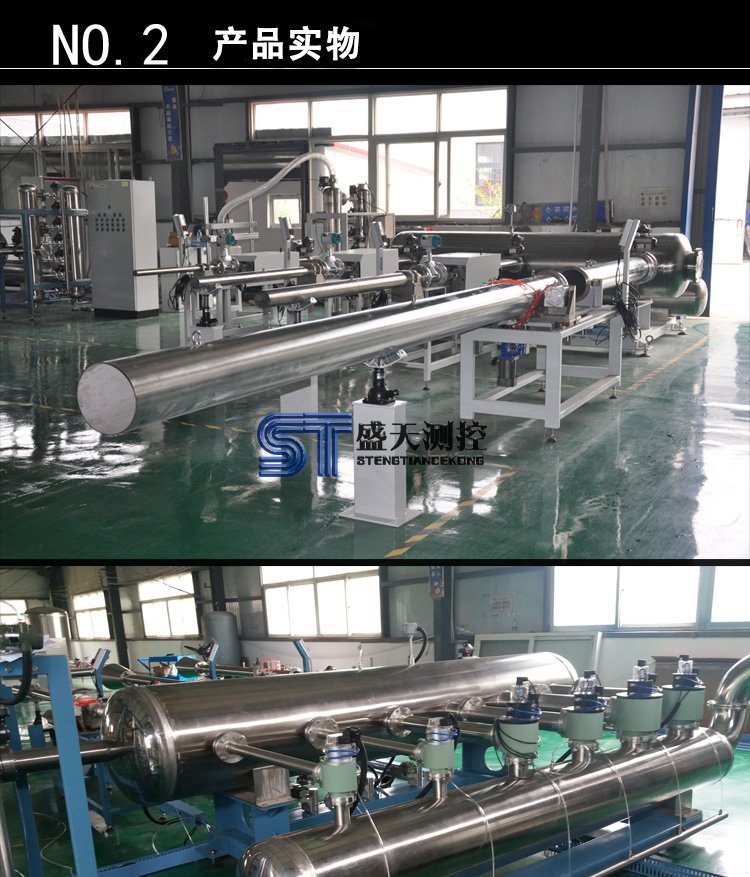

中大型临界流音速喷嘴检定装置
中大型临界流音速喷嘴检定装置特点参数

                                            5000方音速喷嘴标定装置产品特点:

1、  结构紧凑,重复性和可靠性好。流体为大气无污染,安全可靠,流量温度稳定,不会影响标定精度。

2、喷嘴结构简单、坚固耐用、易于复制和检验、其流出系数的不确定度≦0.2%

3、 我们创新采用高真空角阀 该阀具有动作响应速度快,如ISO160开关响应速度1s,小阀更快。

4、 气源我们多组罗茨风机,组合灵活,变频控制节省运行成本。

5、 装置在工作时,根据流量大小可以自由组合多个喷嘴,因此测量范围宽。0.016m³/h,上限在装置流量为5000m³/h。 根据客户要求可以设计更大流量

6、温度变送器和绝压变送器,据采用多次平均法,进一步保证所采集数据的准确性。

7、独创的平衡阀设计有效的防止风机翻转,降低噪声二次噪音。

8、大小喷嘴采用不同的前后滞止容器 可以实现不同被压比。节电能30%。(特殊标定时)

9、 自动夹表器采用精密直线导轨和定位光杆,大大提升夹表的效率和密封效果。

10、软件界面友好 设计合理自动化程度高。

                                              5000方音速喷嘴标定装置技术参数:

外形尺寸 流量范围在0.5~5000m3/h  空间尺寸为5m*12m,每增加1000m;空间增加2平方米;流量范围在0.05~8m3/h 外形尺寸为2.5*0.8*0.78(单位:m)
主体材质 与流体接触的地方采用304不锈钢
流体介质 空气
流量获取方法 真空负压法
使用环境 大气压86~104KPa  相对湿度 40%~90%RH
功率 流量范围在0.05~8m3/h 功率:5KW ;流量范围在0.5~1024m3/h 功率:30KW。流量每增加1024m3; 功率增加30KW。
能源配置 压缩空气0.8MPa ,空气需要干燥处理。三相五线制  380V
硬件精度

a、绝压传感器精度:0.07%

b、温度传感器精度:0.2%

c、湿度传感器精度:2%RH
d、喷嘴精度:0.09%

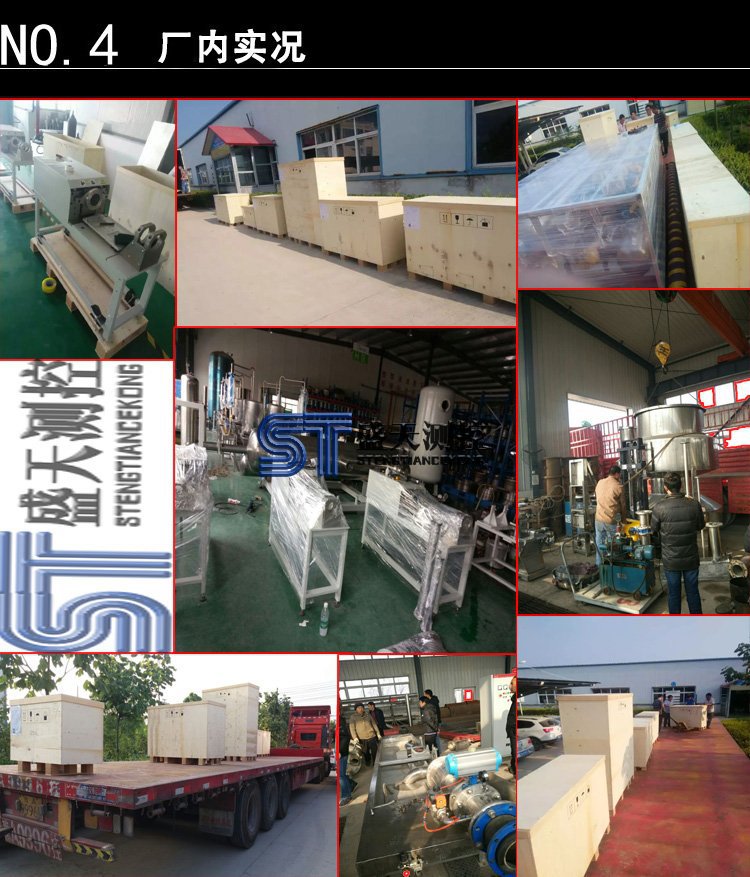

厂内实况
